Шкаф управления насосами (ШУН)
Нажимая на кнопку, вы даете согласие на обработку персональных данных и соглашаетесь c политикой конфиденциальности
Назначение
Автоматика шкафов управления насосами (ШУН) является неотъемлемым элементом любой автономной системы водоснабжения. Основными целями ее применения принято считать:
- энергосбережение;
- обеспечение эффективной работы насосов и системы в целом;
- снижение затрат на содержание персонала, обслуживание оборудования;
- оптимальная компоновка и современные решения;
- множество функций управления клеммами;
- удобная настройка;
- гибкая настройка интерфейса связи;
- оптимизация режима работы;
- стабильность работы систем.
Обеспечивая контроль системы водоснабжения, ШУН автоматически принимает решения по оптимизации работы оборудования, включению и отключению отдельных ее элементов, передачи информации на диспетчерский пункт. Принимая на себя полный комплекс функций по управлению работой электронасосов (погружных, скважинных), а также защиты электродвигателей гидромашин, ШУН регулируют уровень воды в накопительных емкостях.
Напряжение для питания электронасосов подается при поступлении управляющего сигнала от внешнего контроллера или по сигналам датчиков, контролирующих уровень воды. В качестве последних обычно выступают:
- аналоговые датчики уровня от 4 до 20 мА;
- реле давления, уровня, потока;
- поплавковые выключатели;
- электроды.
Основные функции
Основными функциями шкафа управления насосами, является координация слаженного взаимодействия всех элементов системы, направленного на поддержание заданного уровня воды. Практически, это выражается в следующих автоматических действиях:
- резервирование насосов при аварийной остановке работающего;
- подключение дополнительного насоса при недостаточной производительности основного;
- запуск станции после устранения аварийной ситуации в питающей сети;
- автоматическое переключение резервного питания, если оно исчезает на основном вводе;
- снижение пиковых нагрузок в системе;
- плавный регулируемый пуск и остановка электродвигателей;
- равномерное распределение нагрузок между насосами, в целях экономии моторесурса каждого;
- получение сигналов об аварии станции в целом.
Одновременно аппаратура ШУН выполняет ряд функций, направленных на защиту насоса и его электродвигателя. Так мотор насоса будет отключен:
- при работе в отсутствии воды (защита от сухого хода);
- «Заиливании» во время длительного простоя.
Защита электродвигателя срабатывает при:
- коротком замыкании в обмотках (межвитковое и межфазное);
- обрывах обмоток и «исчезновение» фаз;
- токовых перегрузках (пиковые нагрузки).
Автоматика контролирует температуру и влажность электродвигателя насоса, а также оберегает его от частых включений. Кроме того ШУН предоставляет возможность:
- управлять производительностью насосов, посредством ручных регулировок;
- блокировать один из насосов для проведения регламентных работ или ремонта;
- запускать принудительно насосы вручную в тестовом режиме.
Комплектация и конструкция

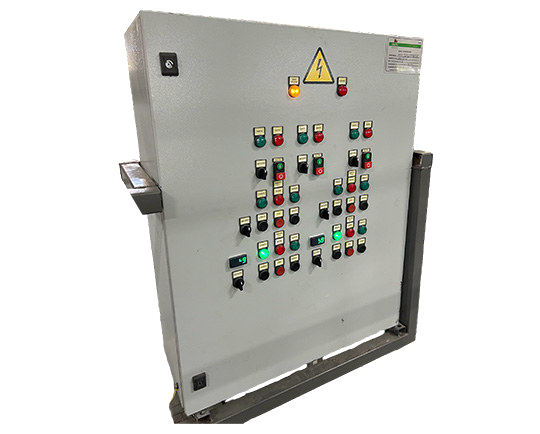

Конструктивно шкаф управления насосами выполнен в прямоугольном металлическом или пластиковом (с двойной дверцей) корпусе в климатическом исполнении УХЛ4 и УХЛ1, классом защиты IP54 и IP55. На лицевую сторону (дверцу) могут быть выведены индикация и некоторые органы управления, например кнопки «Пуск» и «Стоп».
- Базовая комплектация ШУН включает:
- основной выключатель;
- переключатель режима работы (ручной, автоматический,все отключено);
- электронные схемы комплексной защиты;
- автоматы защиты электродвигателя;
- контакты аварийной сигнализации;
- элементы для управления насосом в автоматическом режиме;
- кнопки или с сенсорной панели управления насосом вручную;
- лампочки индикации режимов (рабочего, аварийного).
Такая комплектность обеспечивает нормальное функционирование системы водоснабжения, однако, по желанию заказчика ее возможности могут быть существенно расширены дополнительными узлами:
- интерфейсы передачи данных (LON, Industrial Ethernet, Profibus-DP и другие, включая GSM/SMS с антенной);
- двойной ввод питания с автоматическим вводом резерва;
- реле защиты от сухого хода насоса;
- дополнительный датчик уровня воды;
- плавный пуск каждого двигателя (при помощи устройства плавного пуска или преобразователя частоты);
- измерительные приборы (вольтметры, амперметры);
- защита от импульсных скачков напряжения;
- молниезащита;
- счетчики наработки и количества включений;
- бесперебойное питание контроллера и схемы подачи аварийного сигнала при отключении электроэнергии;
- сирена и проблесковый маячок, сигнализирующие о неисправностях в системе.
